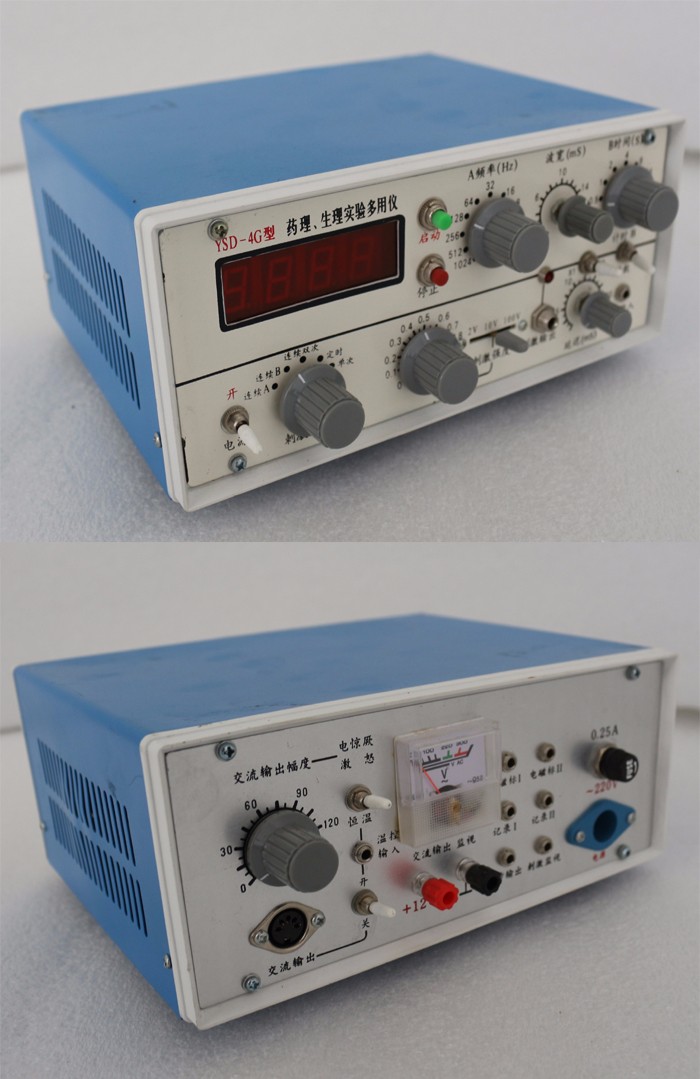

HB0056 YSD-4G生理药理实验多用仪

YSD-4G生理药理实验多用仪是一种综合性多用实验仪器，它由数字式集成电路对振荡频率进行逐次分频、产生各种不同的标准频率和时间间隔，可作为矩形波刺激器，刺激输出的波形前沿陡峭、顶部平坦是比较理想的矩形波，波宽和电压幅度连续可调，并设有单次、双次、定时、连续等输出方式及延迟电路和同步输出、多用仪设置十进计数电路，采用三位数码管直接显示数字，可用于计时间、计液滴滴数和动物活动计数、并可接电磁标及记录仪进行记录。多用仪设有交流控制，做激怒电惊厥等实验还设有外接电热器进行恒温控制等。

YSD-4G生理药理实验多用仪

主要技术批标:

l.频率范围(A):按2n倍增,共十一档,即1、2、4、8、16、32、64、128、256、512、1024（Hz）
2.时间间隔（B）：按2n倍增,共十一档,即0.125、０.25、0.5、1、2、4、8、16、32、64、128（S）
3.刺激输出：1、输出方式：分连续A、连续B、连续双次，定时和单次五种。
4.输出电压幅度（刺激强度）：分0~2V、0~12V、0~100V三档，均连续可调。
5.输出矩形波波宽：0.1 ms~20ms，连续可调。
6.刺激输出端有短路保护，能承受长时间的短路。短路消除后，仪器立即恢复正常输出，无需再重
新启动。
7.延迟范围：刺激输出与同步输出之间没有“延迟”调节，供用示波器观察波形的时候作用，延迟
为2ms~500ms均可连续可调，在连续双次时，延迟又兼作两脉冲之间间隔的调节。延迟还兼作交流
输出持续时间的调节。
8.输出接口：后面板有供接示波器使用的“同步输出”和“刺激监视”插口。
9.后面板有交流电压输出，0~150V连续可调，供做激怒、电惊劂实验。
l0.电源：交流220V±10%，50Hz±2 Hz。
11.功耗：小于10W
12.体积：185×230×100mm
13.重量：小于2DG
14.使用环境：温度—10℃~+40℃，温度小于85%（+℃），大气压力86.6Dpa~106.KPa

用该设备发表的文献：

1、小鼠输精管模型法检测大豆蛋白酶解液外啡肽的研究

2、熊果苷柔性脂质体经皮渗透体系的初步研究

3、云南石仙桃不同提取部位镇痛作用研究
